综合布线实训室解决方案
一、综合布线实训室概述
作为担负培养应用型、技能型实用人才学校，实训教学是整个教学环节的重要组成部分，强化实训教学是培养实用型专业人才的必然选择。
实训教学是以学生为主体，以市场需求为导向，以能力培养为本位，采用“教、学、做”相结合的教学方法，它采取项目实习的方式，进行综合性的实际训练，培养学生的综合职业能力、实践能力和创新能力。实践证明，实训教学有利于培养学生的单项技能和综合职业技能，培养学生的创造能力、开发能力、独立分析和解决问题的能力，也是全面提高学生素质的重要环节。以就业为导向，市场为目标，顺应IT发展，突出技能培养。努力贴近社会要求，贴近企业需求，贴近学生期求。
综合布线是信息化建设的基础，而且综合布线是一门实践性很强的课程，只有实际操作才能学好综合布线课程。通过创建仿真实训环境，有利于提高学生职业素质和综合能力。
本实训室是为配合综合布线理论课程，通过实践课程加深对理论知识的理解，使学生能够真正掌握综合布线技术在实际工程中的应用。学生通过基本技能的实际操作训练，掌握一些具体的实用操作技术。包括布线系统的安装、施工、调试、测试和维护。通过综合布线课程的实践，学生具有以下几个方面技能的训练：根据综合布线工程设计标准和规范，进行综合布线工程的设计；熟悉布线介质种类，连接布线器件，综合布线产品的选型；布线工具的使用；布线链路的测试和验收，测试仪器的使用、综合布线工程竣工后维护管理（使用软件进行管理）等。
实训室的特点：
1、先进性：符合同一阶段的教学要求，参考最新国家标准《综合布线系统工程设计规范》GB 50311－2007 和《综合布线系统工程验收规范》GB 50312－200对实训室进行具体设计。
2、服务性：逐步与用人单位的设备接轨，使学生经过实训基地的培训可以尽快适应用人单位的要求；这样的规划可以满足教学与学生实训的需要，有了比较充裕的设备就能保证学生有比较充裕的时间得到更多的训练。
3、示范性：办强做大实训基地，不仅促进了本专业实训基地的发展，同时，也在专业建设、师资技能培训、专业教学改革、科学研究等方面为兄弟学校实训基地建设提高了许多有益的借鉴。
二．综合布线实训室功能综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。它既能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连,也能使这些设备与外部相连接。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。
综合布线实训室不仅可以展示实际工程的模型，还可以让学生亲自动手实践，从而熟练掌握综合布线的相关技能、技术、技巧，积累一定的实际工作经验，提高动手能力。
通过实例要求和技术规范，进行综合布线实际案例分析、方案设计、实际现场模块打接、打配线架、光纤熔接、结构化布线安装、综合布线管理等训练科目以及FLUKE系统测试、现场指导等项目，学员安排分小组并轮流交替，熟悉全过程，使动手操作能力得到扎实提升。实训室的布局体现学习现代企业理念和项目实战训练原则，贯彻职业技能训练和职业意识培养相结合的思想，能适应不同岗位与层次的操作人员培训需要，建设专门的安全、环保实训和培训体系。
在综布线合实训室中，结合五类、六类双绞线、单模、多模光纤及各类接头，可以制作出几乎所有流行线缆，与路由交换设备配合，能够模拟完整的布线方案，为同学掌握网络中的布线方案提供了一流的实验设施。学生可亲自完成垂直主干和水平分布的系统规划、配线架的设置、线缆的敷设安装、通讯模块的配置、线缆测试等实验，并有光纤光缆工程实施的演示。
结合最新国家标准《综合布线系统工程设计规范》GB 50311－2007 和《综合布线系统工程验收规范》GB 50312－2007，本方案对实训室进行具体设计，它能够进行网络综合布线七个子系统实训，满足50人进行各个子系统交叉或同时实训。
实训室 将实现以下培训目标：
1、网络配线和端接实训功能。
2、网络综合布线七个子系统实训功能。
3、网络链路分析和测试平台功能。
4、使用电脑进行测试数据分析。
5、使用综合布线软件进行管理。
6、满足50人进行各个子系统交叉或同时实训
四．综合布线实训室的组成根据本校的实际情况，实训教学可分别在三个地方进行：教室、实训室、机房。根据不同的课程安排实训，可同时满足学生的培训要求：
|
|
|

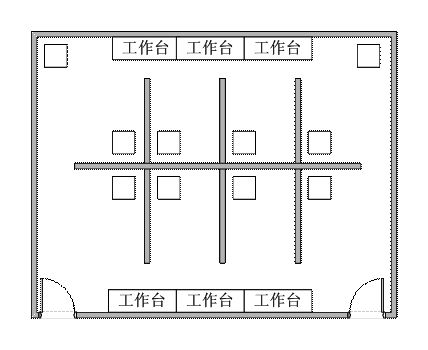

实训室空间为7.3×9.4米，模拟墙的每个空间约为1.8×2.4米大小。共有十个标准42U机柜。实训室模拟墙内预先布置好布线金属管（有16、20、25mm不同规格的），在300mm和800mm高的墙上布置好线盒。顶上和地板下分别布置金属线槽。
五、综合布线实训室主要实训内容 1、综合布线设备与材料的认识实训认识综合布线中所使用的各种产品和设备，可在教室中使用产品展示架或样品箱使学生对产品有直观的认识
产品展示架 产品展示箱
2、水晶头和跳线的制作安装实训可在教室中学习制作跳线和测试（简易测试仪），按照标准规定线序制作水晶头。熟悉压接工具的使用。
铜缆布线工具箱

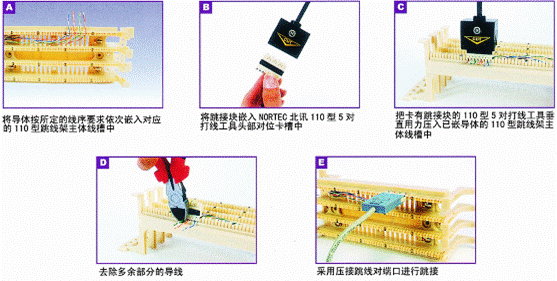

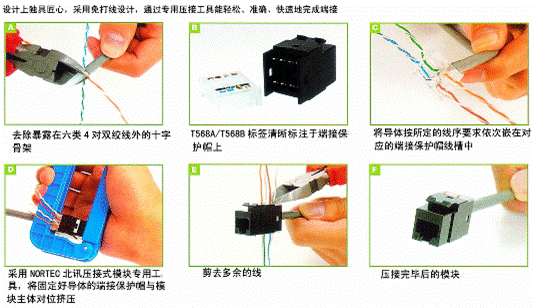

可在教室中学习配线架、模块、110配线架的端接技术和相关工具的使用。

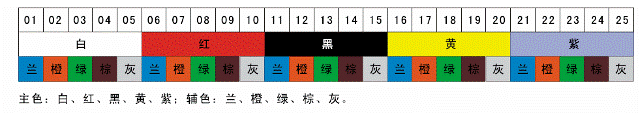

110配线架的线对压接按标准规定的颜色顺序进行

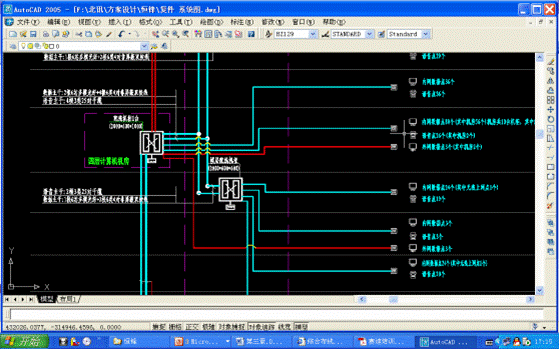

使用计算机辅助设计软件，如AutoCAD、Microsoft Visio等进行综合布线系统的设计
配线子系统应由工作区的信息插座、信息插座至楼层配线设备（FD）的配线电缆或光缆、楼层配线设备和跳线等组成。
配线子系统的缆线是综合布线系统中的分支部分，具有面广、量大，具体情况较多，而且环境复杂等特点，遍及智能化建筑中所有角落。其缆线敷设方式有预埋、明敷管路和槽道等几种，安装方法又有在天花板(或吊顶)内、地板下和墙壁中以及它们三种混合组合方式建立两个电信间，两个电信间通过主干相连，练习安装墙柜，配线架的安装等。
利用仿真墙模拟建筑物水平子系统的桥架、墙面、地面等的综合布线，能够进行以下实训项目。实训前进行水平子系统的规划和设计，计算和领取实训需要的材料和工具。使用穿线器或穿线辅助线，练习通过金属桥架、墙内预埋线管、线槽等不同情况下的穿线。
模拟建筑物办公室等工作区信息插座在内部做固定线连接。信息插座的核心是模块化插座与插头的紧密配合。双绞线在与信息插座和插头的模块连接时，必须按色标和线对顺序进行卡接。插座类型、色标和编号应符合上的规定。各种单口、双口、多口网络和电话底盒、模块、面板的安装和穿线、压接模块实验。

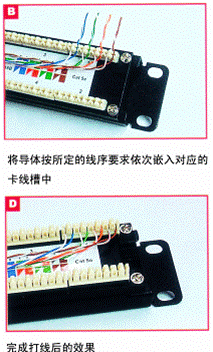

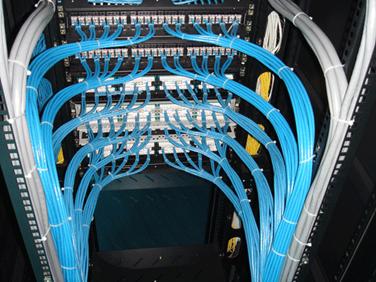

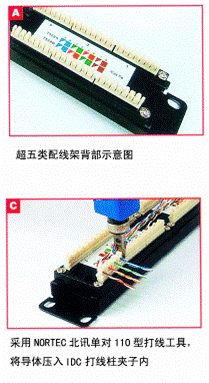

练习配线设备在机柜中的安装，配线架的端接、线缆的理线布局等技术
7、垂直主干、建筑群子系统实训
干线子系统应由设备间的建筑物配线设备（BD）和跳线以及设备间至各楼层配线间的干线电缆组成。
模拟建筑物竖井和垂直方向的综合布线，能够进行以下实训项目。实训前进行垂直子系统的规划和设计，计算和领取实训需要的材料和工具。
（1） 模拟在竖井内大对数线的穿线连接。
（2） 室内光缆的布线。
设备间是在每一幢大楼的适当地点设置电信设备和计算机网络设备，以及建筑物配线设备，进行网络管理的场所。对于综合布线工程设计，设备间主要安装建筑物配线设备（BD）。电话、计算机等各种主机设备及引入设备可合装在一起。设备间内的所有总配线设备应用色标区别各类用途的配线区。
在设备间练习数据配线架、语音配线架施工和线缆整理、光缆相关产品的了解主要模拟建筑物设备间、机房的综合布线和设备安装，能够进行以下实训项目。实训前进行设备间子系统的规划和设计，计算和领取实训需要的材料和工具。
（1） 熟悉和掌握设备间常用机柜、线架等各种标准U机柜、壁挂式机柜在设备间的布置、安装、调整和进出线的实验。
（2） 配线架的打线和机柜内部的连接实验。
（3）设计和确定机柜内服务器、交换机、路由器、防火墙等设备的安装高度和位置，调整安装棚板的位置。进行模拟安装实训。
（4）学习在防静电地板下布线。
进线间可在设备间进行实训。主要进行接地和防雷的施工培训。

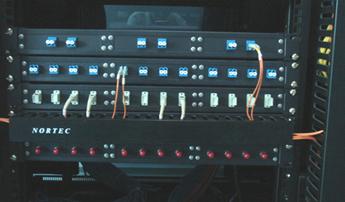

9、光缆熔接和测试实训学习使用光纤熔接器进行单模和多模光纤的熔接，进行简单的测试。认识各种光纤连接接口。
在实训室培训教室进行，学习使用Fluke测试仪、网络寻线仪和简易测试仪。把测试数据输入电脑并使用软件进行分析和打印报告。
11、综合布线工程管理实训
管理是对电信间、配线间、设备间和工作区的配线设备、缆线、信息插座等设施，按一定的模式进行标示和记录，还可使用电脑管理软件进行布线管理。
按标准对各子系统进行色标和编号标示，进行记录并录入综合布线管理软件CAMS。学习综合布线管理软件的使用。本实训可在机房进行。
进行标记

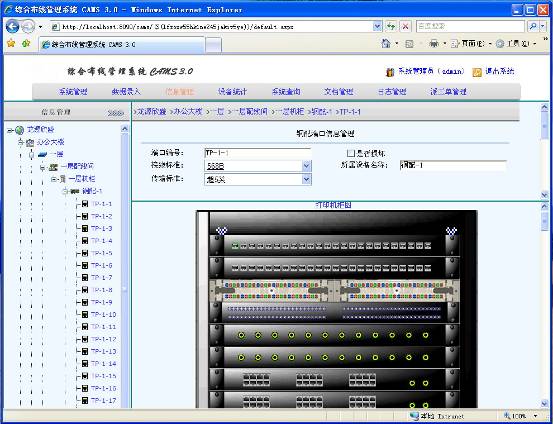

综合布线管理软件CAMS
11、家居布线实训家庭综合布线系统是指将电视、电话、电脑网络、多媒体影音中心、自动报警装置等设计进行集中控制的电子系统 。

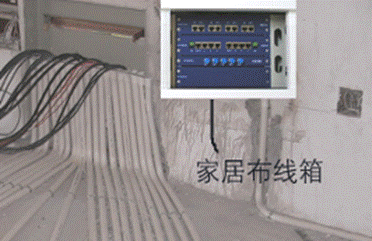

现在的家居装修布线可是一个大的工程项目，除了要布设电线、电视有线电缆和电话线、音响线、视频线等，越来越多的电脑玩家家中的网络布线则是少不了的。如果不是专业的技术人员，这么多的线缆要理顺一个头序就不是一件简单的事情了，况且在以后的居室使用过程中还要考虑使用的方便、安全和美观。 通过家居布线和安装 家居多媒体箱对布线有进一步了解。
